1.1 概述

比例（Proportion）積分（Integral）微分（Differential）控制器（PID控制器或三項控制器）是一種采用反饋的控制回路機制，廣泛應用于工業控制系統和需要連續調制控制的各種其他應用。

PID控制器連續計算誤差值 e(t) 作為所需設定點(SP) 和測量過程變量(PV)之間的差值，并應用基于比例、積分和導數項（分別表示為P、I和D）的校正，因此得名。

r(t) 是期望的過程值或設定點(SP)，y(t) 是測量的過程值(PV)。

1.2 歷史發展

1911年，第一個PID控制器是由Elmer Sperry開發的。

1922 年，俄裔美國工程師尼古拉斯·米諾斯基 ( Nicolas Minorsky)才首次利用理論分析制定了我們現在所說的 PID 或三項控制的正式控制律。米諾斯基當時正在為美國海軍研究和設計自動船舶轉向系統，他的分析基于對舵手的觀察。

他指出，舵手不僅根據當前航向誤差，還根據過去的誤差以及當前的變化率來駕駛船舶；然后 Minorsky 對此進行了數學處理。他的目標是穩定，而不是一般控制，這大大簡化了問題。

1933年，TIC(泰勒儀器公司)實現了完全可調節的前氣動控制器。幾年后，控制工程師通過將末端返回到一些假值，直到誤差不為零，消除了比例控制器中發現的穩態誤差。這個返回包含了誤差，這被稱為比例積分控制器。

1940年，第一個氣動PID控制器通過導數動作開發，以減少超調問題。

1942年，Ziegler & Nichols引入了調諧規則，由工程師發現和設置PID控制器的合適參數。

20世紀50年代中期，自動PID控制器在工業上得到了廣泛的應用。工業中大多數現代 PID 控制都是作為DCS、PLC 或單片機程序來實現的。

1.3 應用

•火箭的姿態控制

•無人機懸�？刂频�

•相機穩定器、相機云臺

•平衡小車

•汽車的定速巡航控制、轉向控制

•發動機轉速控制

•3D打印機上的溫度控制器

•工業自動化領域，大約95%的閉環操作使用PID控制器。

1.4 與 ON/OFF 型控制器對比

像PID控制器這樣的閉環系統包括一個反饋控制系統。該系統利用一個固定點對反饋變量進行評估，從而產生誤差信號。在此基礎上，它改變系統輸出。這個過程將繼續，直到誤差達到零，否則反饋變量的值就等于一個固定點。

與ON/OFF型控制器相比，該控制器提供了良好的效果。在開/關型控制器中，只需兩個條件即可管理系統。大多數暖通空調系統、冰箱都采用這種方法。

例如，在冰箱中，它會冷卻內部直到達到所需溫度，然后關閉冷卻器，直到達到高于所需溫度的設定值。一旦工藝值低于固定點，則開啟。

類似地，一旦該值高于固定值，它將關閉。這種控制器的輸出不穩定，在不動點的區域內振蕩頻繁。然而，與ON/OFF型控制器相比，PID 控制器更加穩定和準確。

1.6 響應類型

Introduction to PID：

https://docs.wpilib.org/en/stable/docs/software/advanced-controls/introduction/introduction-to-pid.html

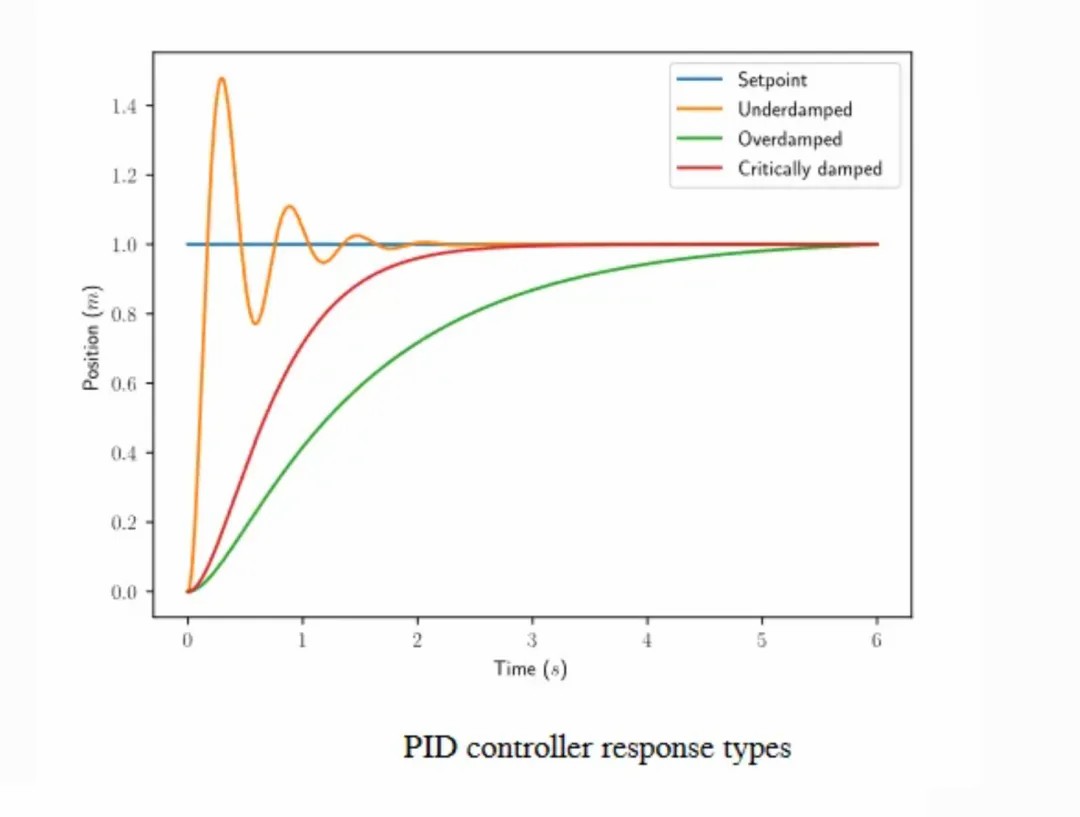

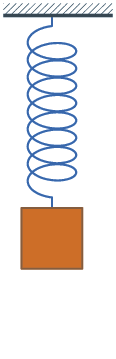

由PID控制器驅動的系統通常具有三種類型的響應：欠阻尼、過阻尼和臨界阻尼。

•欠阻尼響應在穩定之前圍繞參考值振蕩。

•過阻尼響應上升緩慢并且不會超過參考值。

•臨界阻尼響應具有最快的上升時間，且不會超過參考值。

r(t) setpoint, reference，是期望的過程值或設定值(SP)；

y(t) output, process variable，是測量的過程值，輸出值(PV)；

e(t) error，是偏差；

u(t) control effort，是控制量；

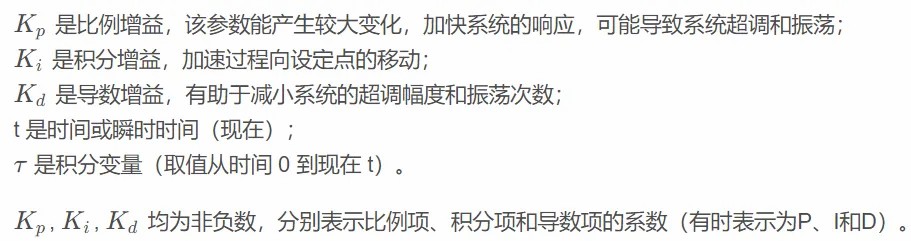

PID控制器的顯著特點是能夠利用比例、積分和微分這三個控制項對控制器輸出的影響來進行精確和最優的控制。

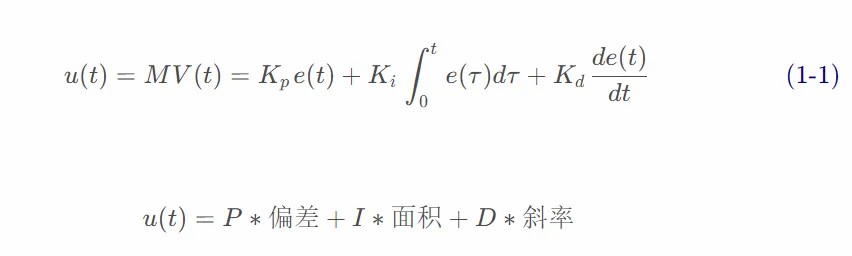

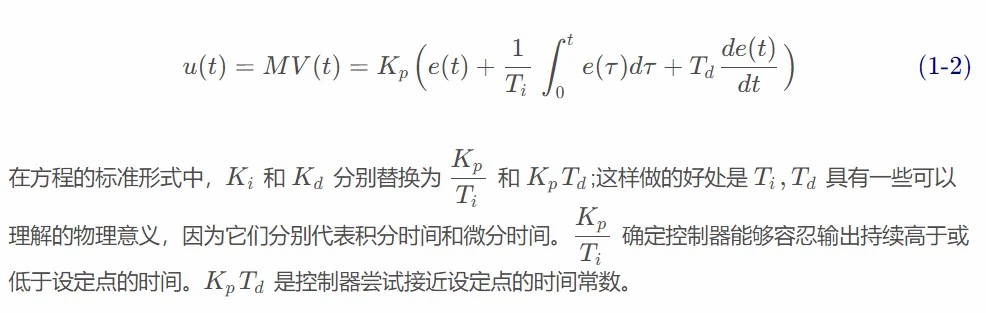

PID 控制器，不斷計算誤差值e(t) 作為所需設定點之間的差異SP=r(t) 和測量的過程變量PV=y(t):e(t)=r(t)−y(t) ,并應用基于比例、積分和導數項的修正。

控制器嘗試通過調整控制變量來最小化隨時間變化的誤差u(t)。manipulated variable (MV)。

http://matlab.fei.tuke.sk/orhs/subory/podklady/pid_controller_slidy.pdf

2.2 PID 數字公式

由于計算機控制是一種采樣控制，它只能根據采樣時刻的偏差計算控制量，而不能像模擬控制那樣連續輸出控制量，進行連續控制。由于這一特點，（式 1-1）中的積分項和微分項不能直接使用，必須進行離散化處理。

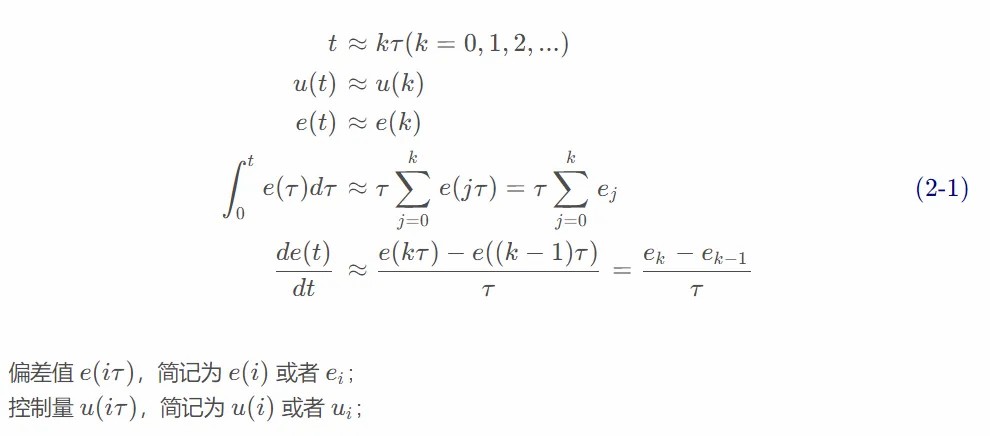

離散化處理的方法為：以τ作為采樣周期，k作為采樣序號，則離散采樣時間kτ對應著連續時間t，用矩形法數值積分近似代替積分，用一階后向差分近似代替微分，可作如下近似變換：

2.3 位置式 PID 算法

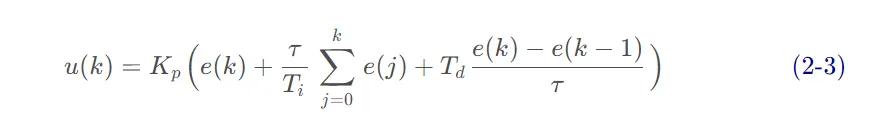

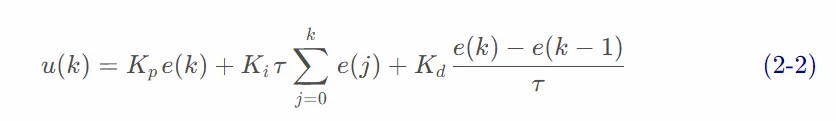

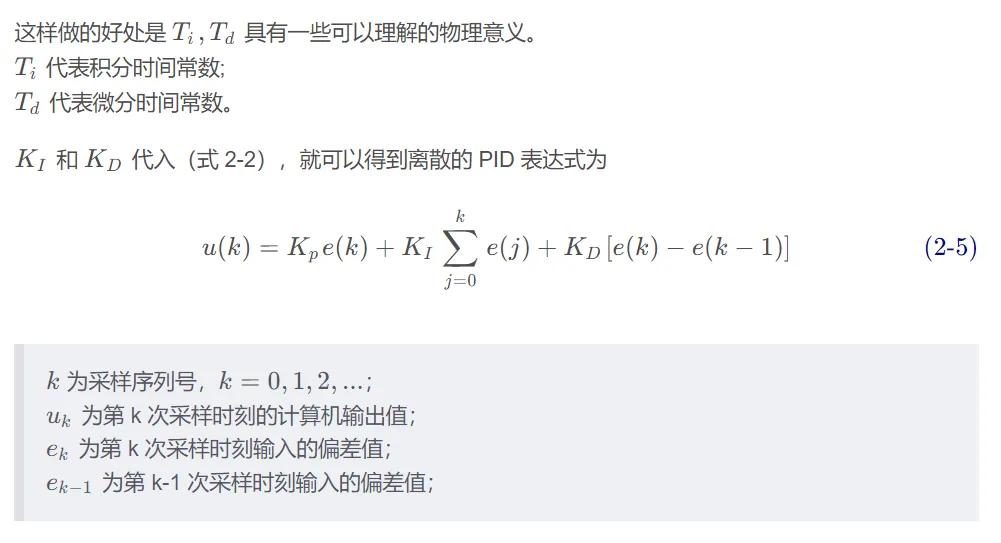

將（式 2-1）代入（式 1-1），就可以得到離散的 PID 表達式為

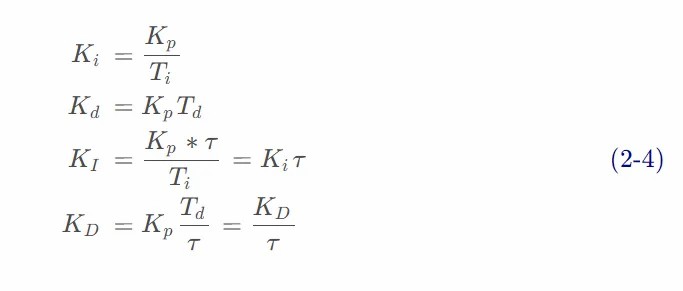

積分系數、微分系數做如下替換：

注意：必須使τ為定值，或者變化小到可以忽略，這樣P、I、D才是固定常數，才可能調節

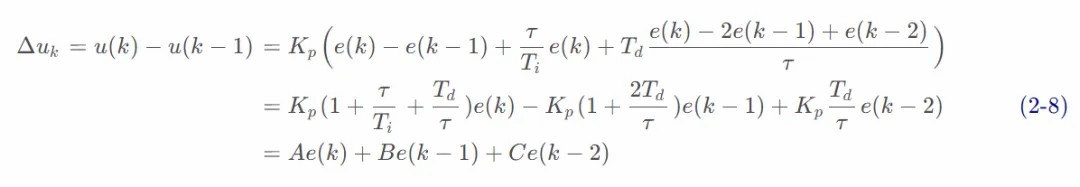

由（式 2－8）可以看出，如果計算機控制系統采用恒定的采樣周期τ，一旦確定 A、 B、 C，只要使用前后三次測量的偏差值，就可以由（式 2－8）求出控制量。

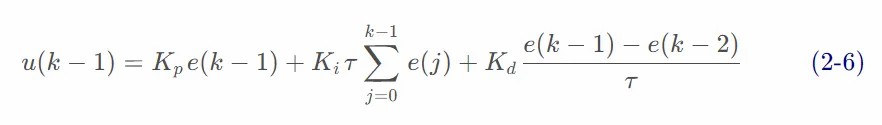

增量式 PID 控制算法與位置式 PID 算法（式 2－3）相比，只需要保持當前時刻以前三個時刻的偏差值即可，累計誤差較小，計算量小的多，因此在實際中得到廣泛的應用。

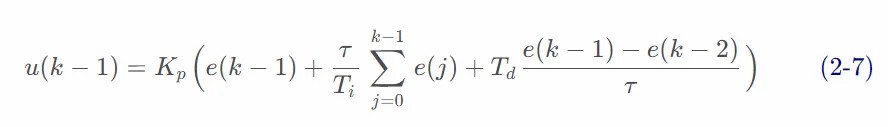

而位置式 PID 控制算法也可以通過增量式控制算法推出遞推計算公式：
