4路模擬量輸入輸出溫控模塊ZTCSC400

產品廣泛用于要求供電功率穩定場合,包括大功率烤箱,紅外加熱,PTC等�？蛇x擇1路，2路，4路，8路，16路模擬量輸入模塊型號，每一路支持4~20MA，0~10V，0~5V，熱電偶，熱電阻等信號輸入，20位ADC采集分辨率。RS485，MODBUS-RTU協議，支持9600~57600波特率，可與PLC，觸摸屏，PC電腦進行連接，附帶模塊電腦調試軟件。

手冊下載：使用手冊

產品型號：: ZTCSC400

通道數：: 4

長：: 88mm

寬：: 39mm

高：: 92mm

識別碼： ZTCSC400

模擬量模塊說明
溫控模塊參數

4路模擬量輸入輸出模塊的特點

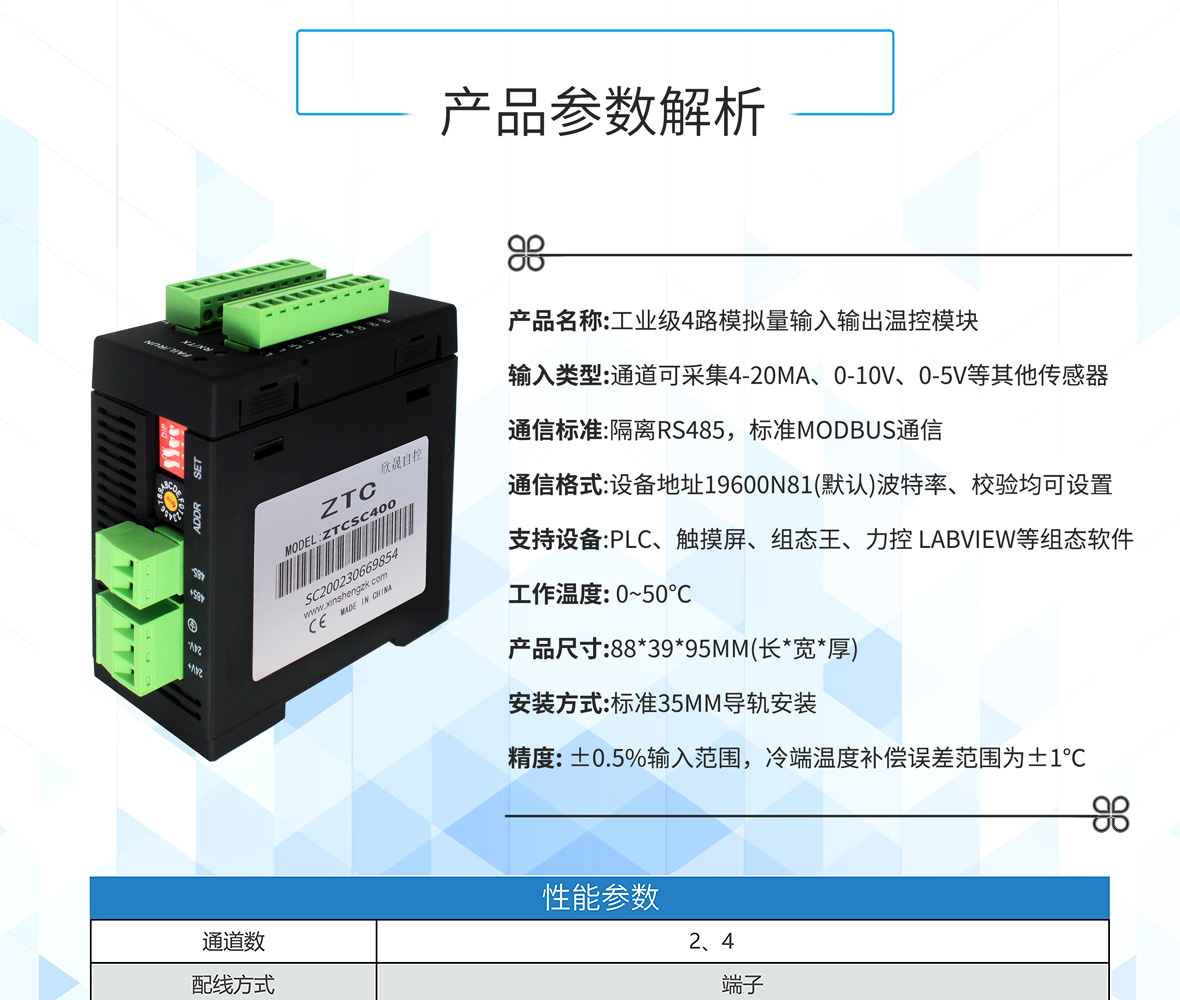

4路模擬量模塊的參數解析

4路模擬量模塊的尺寸

4路模擬量模塊端口介紹

模擬量模塊的性能參數

4路模擬量輸入輸出模塊的應用領域

模擬量在機械設備上應用

模擬量模塊的安裝實拍

性能參數
通道數	2、4
配線方式	端子
輸入類型	熱電偶/熱電阻/CT/4-20mA
采樣精度	0.1%FS
采樣周期	>=100mS
輸出方式	晶體管
程序段數	8段升溫+保溫時間/無
PID組數	1
控制動作	PID或ON/OFF
事件輸出數量	0
事件輸出類型	晶體管
參數設置方式	通訊設置
通訊方式	兩線RS485
環境溫度	0-50℃
環境濕度	10-90%
電源	24VDC+/-20%
消耗功率	3W
安裝方式	DIN導軌安裝

項目		指標
輸入信號	熱電偶類型	K,J,E,N,T,R,S,B,WULAl526
	熱電阻類型	Pt100,Cu100,JPt100,Cu50,Ni120,PT100O,NTC
	電阻測量	0～400.0歐姆
	線性電流電壓	4～20MA,0~20MA,0~20MV,0~50MV,0~5V,0~10V
測量精度	土0.5%輸入范圍，冷端溫度補償誤差范圍為±1℃
輸出方式	門極開路的晶體管輸出	回路電源電壓：5V～30V;回路電流：0.3A/24VDC
采樣周期		100毫秒
控制周期		1～30秒，默認值為1秒
控制方法		0N/OFF控制，手動控制，PID控制
通訊		RS485,MODBUS-RTU協議，支持9600～57600波特率(附帶模塊調試監控軟件)
硬件		進口高精度20位AD芯片，高速CPU處理器，接口浪涌靜電保護，通訊隔離，晶體管輸出隔離
